A szervo motoros járművezetők tapasztalt szállítójaként megértem a pontos nyomaték kimenetének beállításának fontosságát a szervo motoros alkalmazások birodalmában. Függetlenül attól, hogy ipari automatizáláson, robotikán vagy bármely más mezőn dolgozik, amely a szervo motorokra támaszkodik, a bírság meg tudja hangolni - a nyomaték kimenete jelentősen javíthatja a rendszer teljesítményét és hatékonyságát. Ebben a blogban megosztom néhány kulcsfontosságú módszert és megfontolást a szervo motoros illesztőprogram nyomatékkimenetének beállításához.
A nyomaték megértése a szervo motorokban
Mielőtt belemerülne a beállítási módszerekbe, döntő fontosságú, hogy szilárd megértés legyen arról, hogy milyen nyomaték van a szervo motorok összefüggésében. A nyomaték úgy tekinthető, mint a forgási erő, amelyet egy motor generálhat. Meghatározza, hogy a motor képes felgyorsítani, lassítani és fenntartani az állandó sebességet terhelés alatt. A szervo rendszerben a nyomaték kimenetét gondosan kell ellenőrizni a pontos helyzetmeghatározás és a zökkenőmentes működés biztosítása érdekében.
A szervómotorokban két fő nyomaték van: a nyomaték tartása és a dinamikus nyomaték. A nyomaték tartása az a nyomaték, amely ahhoz szükséges, hogy a motor tengelye helyhez kötött legyen. A dinamikus nyomaték viszont a terhelés mozgatásához és a tehetetlenség leküzdéséhez szükséges nyomaték a gyorsulás és a lassulás során.
A nyomaték kimenetének beállításának módszerei
1. Paraméter beállítása az illesztőprogram felületen keresztül
A legtöbb modern szervo motoros illesztőprogram felhasználói - barátságos interfészhez tartozik, amely lehetővé teszi a különféle paraméterek, beleértve a nyomatékot is. Ezen az interfészen keresztül beállíthatja a maximális nyomaték -határértéket, amely korlátozza a motor előfordulásának nyomatékát. Ez hasznos a motor és a csatlakoztatott berendezések védelmére a nyomaték -helyzetektől.
A nyomaték -határ beállításához általában hozzáférnie kell a meghajtó paraméter menüjéhez. A pontos lépések az illesztőprogram modelljétől függően változhatnak. Miután megtalálta a nyomaték -határ paramétert, beírhatja a kívánt értéket. Fontos megjegyezni, hogy a nyomaték határának túl alacsony beállítása azt eredményezheti, hogy a motor nem képes meghajtani a terhelést, míg a túl magas beállítása a motor és más alkatrészek károsodását okozhatja.

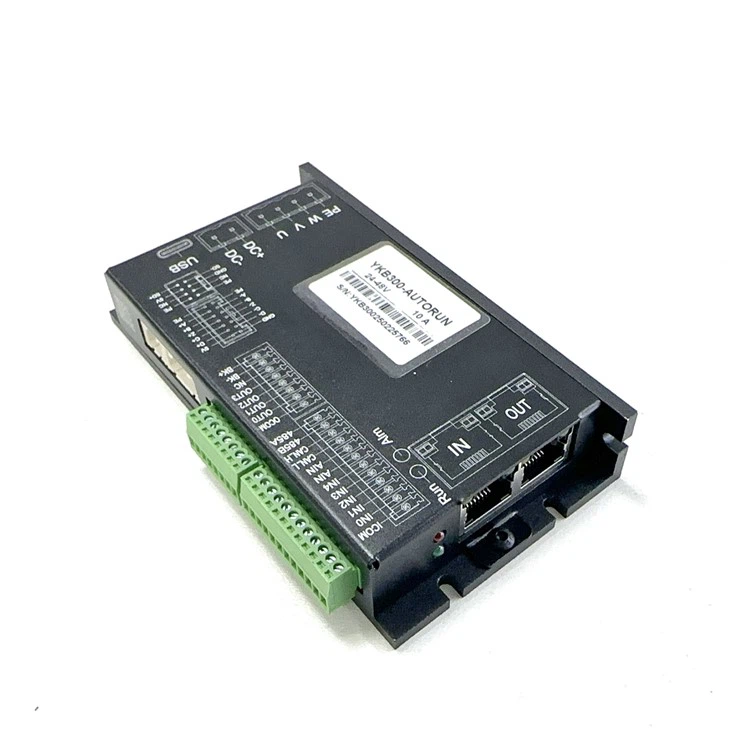

Például, valami magasbanEthercat Motor Driver, A paraméter beállítás grafikus felhasználói felület (GUI) szoftver segítségével megtehető. Ez a szoftver intuitívabb módszert kínál a nyomaték -határ és más paraméterek beállításához, a motor teljesítményéről valós időbeli visszajelzéssel.
2. Külső potenciométer beállítása
Egyes szervo motoros illesztőprogramok támogatják a nyomaték külső potenciométer beállítását. A potenciométer egy változó ellenállás, amely felhasználható a behajtó bemeneti feszültségének megváltoztatására, amely viszont befolyásolja a nyomaték kimenetét. A potenciométer elforgatásával növelheti vagy csökkentheti a motor nyomaték kimenetét.
Ez a módszer viszonylag egyszerű, és hasznos lehet olyan alkalmazásokban, ahol gyors és beállítást kell készítenie - a - légy beállításokat. Ennek azonban van néhány korlátozása. A beállítás pontossága a potenciométer minőségétől függ, és olyan környezeti tényezők befolyásolhatják, mint például a hőmérséklet és a rezgés.
3. Szoftver alapú nyomatékvezérlés
A technológia fejlődésével a szoftver alapú nyomatékvezérlés egyre népszerűbbé vált. Ez a módszer magában foglalja a meghajtó firmware -ben vagy egy külső vezérlőrendszerben megvalósított speciális vezérlési algoritmusok használatát.
Az egyik általános megközelítés a nyomaték -visszacsatolás vezérlése. Ebben a rendszerben nyomatékérzékelőt használnak a motor tényleges nyomaték kimenetének mérésére. A mért nyomatékot ezután összehasonlítják a kívánt nyomatékértékkel, és a vezető a motorhoz szállított áramot ennek megfelelően beállítja a kívánt nyomaték fenntartása érdekében.
A szoftver alapú nyomatékvezérlés nagy pontosságot és rugalmasságot kínál. Képes alkalmazkodni a különböző terhelési feltételekhez, és pontosabb nyomatékszabályozást biztosít. Például aSzervo motor közvetlen meghajtóA rendszerek, a szoftver alapú nyomatékvezérlés optimalizálhatja a teljesítményt az olyan tényezők kompenzálásával, mint a súrlódás és a tehetetlenség.
A nyomaték beállításának megfontolásai
1. Terhelési jellemzők
A szervmotorhoz csatlakoztatott terhelés jellege jelentősen befolyásolja a nyomatékigényt. A különböző terhelések eltérő tehetetlenségi, súrlódási és ellenállási tulajdonságokkal rendelkeznek. Például egy magas tehetetlenségi terheléshez nagyobb nyomaték szükséges, hogy felgyorsuljanak és lassuljanak az alacsony tehetetlenségi terheléshez képest.
A nyomaték kimenetének beállítása előtt gondosan elemeznie kell a terhelési tulajdonságokat. Ez magában foglalhatja a terhelési tehetetlenség kiszámítását, a súrlódási erők becslését és a terhelés dinamikus viselkedésének megértését. Ezen elemzés alapján beállíthatja a megfelelő nyomaték -határot és a vezérlő paramétereket.
2. Motoros besorolás
Minden szervómotornak van névleges nyomatéka, amely a maximális folyamatos nyomaték, amelyet a motor normál működési körülmények között képes előállítani. A nyomaték kimenetének beállításakor nem szabad hosszabb ideig túllépnie a motor névleges nyomatékát. A névleges nyomaték túllépése túlmelegedést, csökkentett motoros élettartamot és akár motoros meghibásodást eredményezhet.
Fontos figyelembe venni a motor csúcsnyomatékának képességét is, amely a maximális nyomaték, amelyet a motor rövid ideig képes előállítani. A csúcsnyomaték hasznos olyan alkalmazásoknál, amelyek egy rövid pillanatra gyors gyorsulást vagy magas erő kimenetet igényelnek.
3. Rendszer kompatibilitása
A nyomaték -beállítások elvégzésekor gondoskodnia kell arról, hogy a teljes szervo rendszer kompatibilis legyen. Ide tartoznak a motor, a meghajtó, a vezérlő és a többi csatlakoztatott alkatrész. Például a vezetőnek képesnek kell lennie arra, hogy elegendő áramot biztosítson a motornak a kívánt nyomaték kimenetének eléréséhez.
Ezenkívül a rendszer különböző alkotóelemei közötti kommunikációnak megbízhatónak kell lennie. Bármely interferencia vagy kommunikációs hibát befolyásolhat a nyomatékvezérlés, és instabil működéshez vezethet.
A nyomaték hibaelhárítása - Kapcsolódó problémák
Még a megfelelő beállítással is előfordulhat, hogy nyomatékkal kapcsolatos problémákkal jár a szervo rendszerben. Íme néhány gyakori probléma és azok lehetséges megoldásai:
1. Nem megfelelő nyomaték
Ha a motor nem tudja meghajtani a terhelést, akkor az nem megfelelő nyomaték. Ennek oka lehet egy alacsony nyomaték -korlátozás, gyenge tápegység vagy maga a motor problémája. A probléma megoldásához megpróbálhatja növelni a nyomaték -határértéket, ellenőrizheti a tápegység feszültségét és tesztelheti a motor teljesítményét.
2. Túl - nyomaték
A nyomatékhelyzetek a motor és más alkatrészek károsodását okozhatják. Ennek oka lehet a nagy nyomaték -korlátozás, a terhelés mechanikus lekvára vagy a nyomatékvezérlő rendszer hibás működése. A probléma megoldásához először csökkentenie kell a nyomaték korlátozását, ellenőrizze a mechanikai akadályokat, és ellenőrizze a nyomatékvezérlő rendszer működését.
3. Nyomaték -ingadozások
A nyomaték ingadozása a szervo rendszer instabil működését eredményezheti. Ezt okozhatja az elektromos zaj, a helytelen paraméterek beállításai vagy a hibás nyomaték -érzékelő. Kipróbálhatja az árnyékolt kábelek használatát az elektromos zaj csökkentése, a paraméterek ellenőrzése és beállítása, valamint a nyomaték -érzékelő megfelelő működése érdekében.
Következtetés
A szervo motor meghajtó nyomaték kimenetének beállítása kritikus szempont a szervo rendszer teljesítményének optimalizálásában. A nyomaték beállításának különféle módszereinek megértésével, a terhelési jellemzők, a motor besorolásának és a rendszer kompatibilitásának figyelembevételével, valamint a nyomatékkal kapcsolatos problémák elhárításával, biztosíthatja, hogy a szervo rendszer zökkenőmentesen és hatékonyan működjön.
Ha a magas színvonalú szervo motoros járművezetők piacán vagy a nyomaték beállításához és a szervo rendszer optimalizálásához további segítségre van szüksége, ne habozzon kapcsolatba lépni velünk a beszerzéshez és a műszaki műszaki megbeszélésekhez. Elkötelezettek vagyunk abban, hogy a legjobb megoldásokat és támogatást nyújtsuk Önnek a szervo motoros alkalmazásokhoz.
